馬爾文帕納科 Empyrean Nano版XRD
所屬分類：
致力于材料科學、生命科學、化學分析、環境監測、物性測試等儀器設備的導購、推廣、實驗室整體方案設計、應用支持等一站式服務。
聯系電話：
產品詳情
主要應用：
SAXS 和 WAXS：小角和廣角 X 射線散射
Bio-SAXS：生物大分子的 SAXS
USAXS：超小角 X 射線散射
全散射：原子對分布函數 (PDF) 分析
還可以添加其他幾種應用，例如粉末衍射、薄膜分析和 CT——后續還可以升級。
這款具有高性能和靈活性的儀器由高分辨率測角儀平臺、模塊化概念和新探測器技術驅動。
概述
多種長度比例的（納米）材料分析
與市場上的其它實驗室儀器不同，Empyrean Nano 版涵蓋了從 sub-Ångströms 到微米級的布拉格間距，以及跨越幾乎 50 年的散射矢量 q 范圍——沒有任何間隙。
USAXS 與 SAXS/WAXS 組合以及 Empyrean Nano 版本的 PDF 測量實現了在多個長度比例上的層次結構的鑒定，覆蓋了到微米級的布拉格間距。
工作原理
Empyrean 支持各種 X 射線散射技術
SAXS X 射線小角散射
SAXS 是 Empyrean Nano 版的主要應用。 它是分析各種樣品類型（液體、粉末、固體、凝膠......）的納米級結構和尺寸的最通用工具之一。 樣品可以是無定形、結晶或半結晶。 通過 SAXS 研究的典型樣品包括膠體分散體、表面活性劑、聚合物、生物大分子、膜、納米復合材料、納米粉末和多孔材料。 通過測量二維 SAXS 譜圖可以研究各向異性納米級結構的取向。 閱讀更多關于 SAXS 的信息
Bio-SAXS 用于生物大分子的 SAXS
應用于稀釋蛋白質溶液的小角 X 射線散射已成為一項發展快速的公認結構生物學技術。 它可提供有關諸如整體蛋白質尺寸和形狀、折疊和展開、聚集行為、穩定性和分子量等信息。 測量可以在接近原生條件下進行，以及在變化條件下進行，例如蛋白質濃度、pH 值、離子強度或溫度。 SAXS 最終還允許低分辨率分子形狀包絡重構，從而提供與單晶 XRD 或 NMR 所獲得信息互補的信息。馬爾文帕納科的 EasySAXS 軟件可用于基本的生物 SAXS 數據分析。 數據可以導出為與 EMBL ATSAS 軟件兼容的格式，該軟件可用于三維蛋白質形狀重構和其他高級任務。
WAXS 廣角 X 射線散射
基于在更高角度處測量的衍射譜圖，可以識別和量化給定樣品中存在的晶相和估算納米微晶的尺寸。 各向異性結構中晶格的取向，例如在聚合物中，可以通過測量二維 WAXS 譜圖來研究。
USAXS 超小角 X 射線散射
對于包含顆?；蚪Y(jié)構特征在數百納米尺寸范圍內的樣品的鑒定，傳統 SAXS 設置的分辨率是不夠的。 Empyrean Nano 版本的高分辨率光學系統與高分辨率測角儀相結合，可以獲得低至 0.005 度 2θ 的超小角度。 即使顆粒直徑大至 1.5 μm，也可以輕松分辨來自高度單分散顆粒的散射曲線中的特征振蕩。

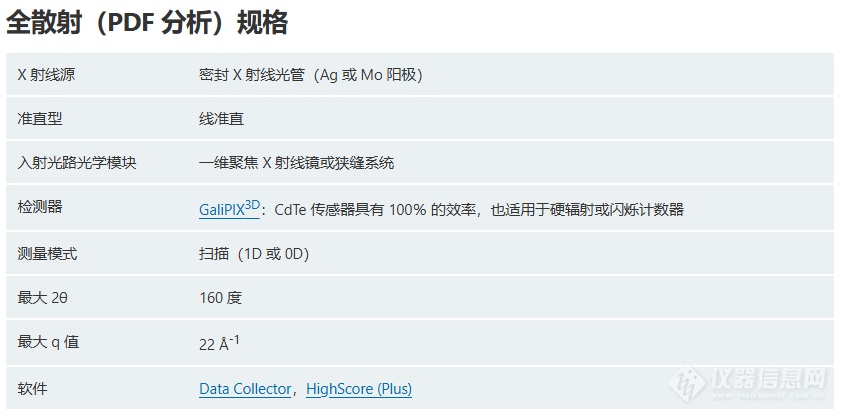

全散射實驗使用硬 X 射線輻射并掃描到非常高的 2θ 角，以便獲得最高的散射矢量數據。 從推導的原子對分布函數 (PDF) 可以推導出納米晶體和無序材料的短程原子序列。 Empyrean Nano 版配備了 GaliPIX3D 探測器和有效的防散射裝置，可以獲得高質量的實驗數據，并可選擇非常溫環境條件。 其結果與在同步輻射設施中獲得的結果非常一致。 閱讀有關全散射的更多信息。
增 加更多應用——后續還可以升級
根據您的具體研究興趣，Empyrean Nano 版本可以進一步升級，例如添加薄膜技術，如 GISAXS 和 X 射線反射、經典粉末 X 射線衍射或計算機斷層影像。 馬爾文帕納科還不斷開發其他選項，改進和分析解決方案，并與現有的 馬爾文帕納科儀器平臺兼容。
特點
高靈活性
在雙圓測角儀平臺上，可以安裝快速互換的預校準 X 射線模塊 (PreFIX) 和樣品臺，從而輕松快速地配置 Empyrean Nano 版，啟用不同的 X 射線散射技術。 盡管 SAXS 測量可以通過靜態檢測器輕松完成，但測角儀可以用于訪問 WAXS 所需的擴展角度范圍，并用于全散射 (PDF) 測量。 最小的 2θ 步寬為 0.0001 度，高分辨率測角儀也可輕松支持 USAXS 應用。 為了使用盡可能高的散射矢量，可以很容易地將標準 Cu X 射線管與 Ag 或 Mo X 射線管進行互換。
高性能探測器
X 射線探測器的性能對于獲得高質量的 X 射線散射數據至關重要。 我們的混合像素區域探測器 GaliPIX3D 和 PIXcel3D 具有低固有噪聲和高動態范圍。 其高空間分辨率使得實驗裝置緊湊，可以方便地安裝在 240 mm 測角儀半徑范圍內。 GaliPIX3D 探測器具有 100％ 的 Cu、Mo 和 Ag 輻射吸收效率。如果您不僅要執行 SAXS/WAXS，而且還需要執行 PDF 快速測量。

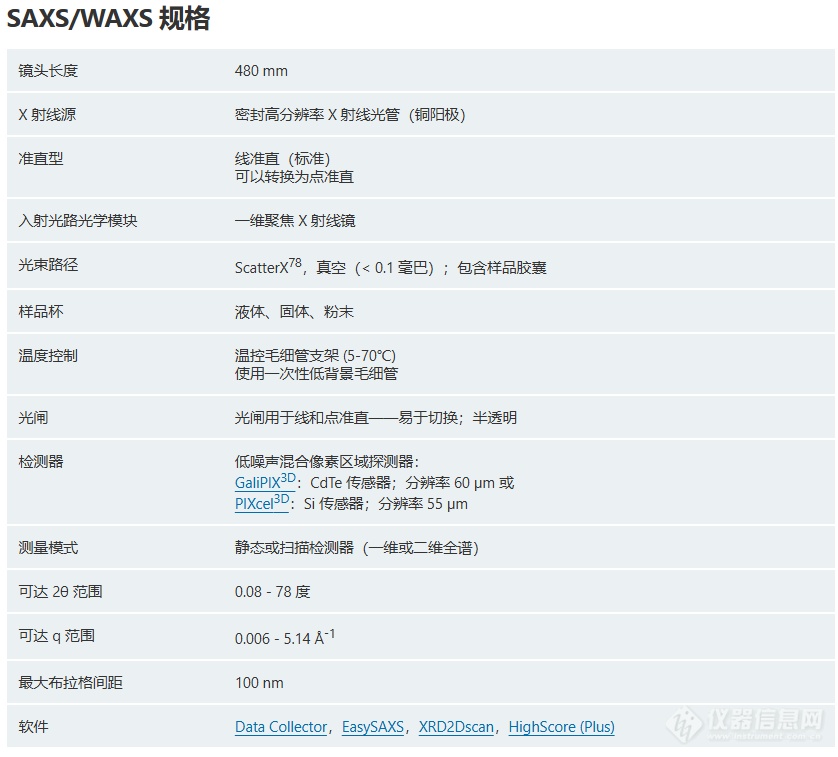

使用 ScatterX78 執行 SAXS/WAXS
使用 ScatterX78 模塊，您可以對納米材料執行小角和廣角 X 射線散射 (SAXS/WAXS) 測量。
SAX 信號允許對納米級材料進行尺寸和結構分析。 根據 WAXS 信號，可以獲得關于納米微晶的晶相、尺寸和其定向的補充信息。 ScatterX78 可用于測定各種樣品的表征，如膠狀分散體、聚合物、蛋白質溶液、表面活性劑、納米粉末和液晶。

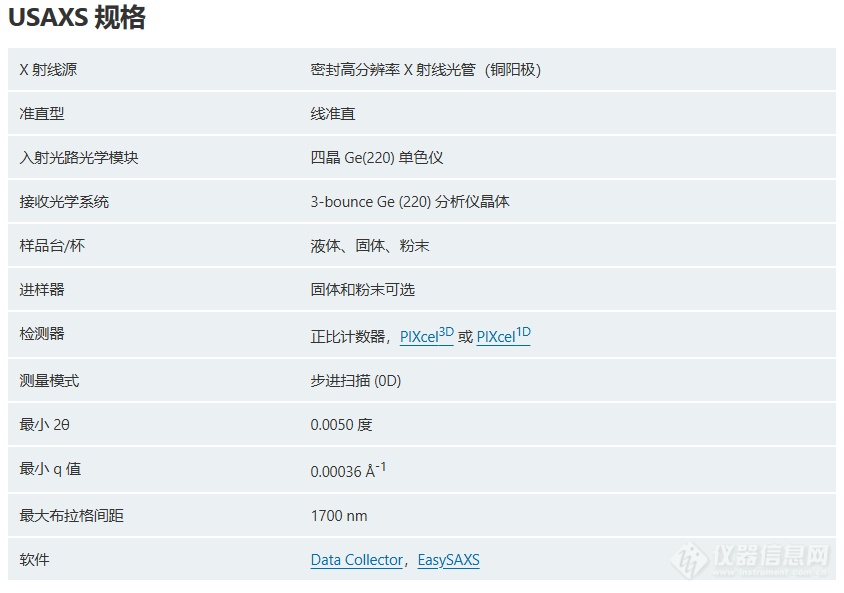

用于超小角度分辨率的 USAXS 選裝件
在 Empyrean Nano 版中，通過使用基于預校準高分辨率光學元件的 Bonse-Hart 類型實驗裝置，可以將分辨率推到超小角度。 利用這種 USAXS 設置，可達到的最小散射角約為 0.005 度，相對應的最大布拉格間距為 1700 nm。

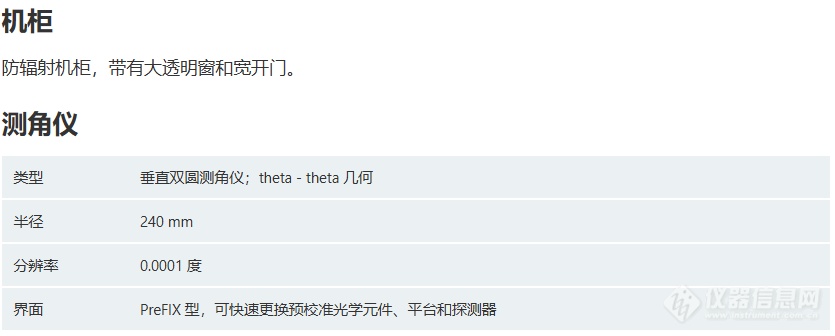

易于接近，防輻射外殼
Empyrean Nano 版符合關于電氣、機械和 X 射線安全的相關法規，默認情況下也適用于硬性 X 射線。 實驗裝置位于具有大型透視窗的防輻射機柜內。 如果需要，打開門即可輕松接觸裝置。
